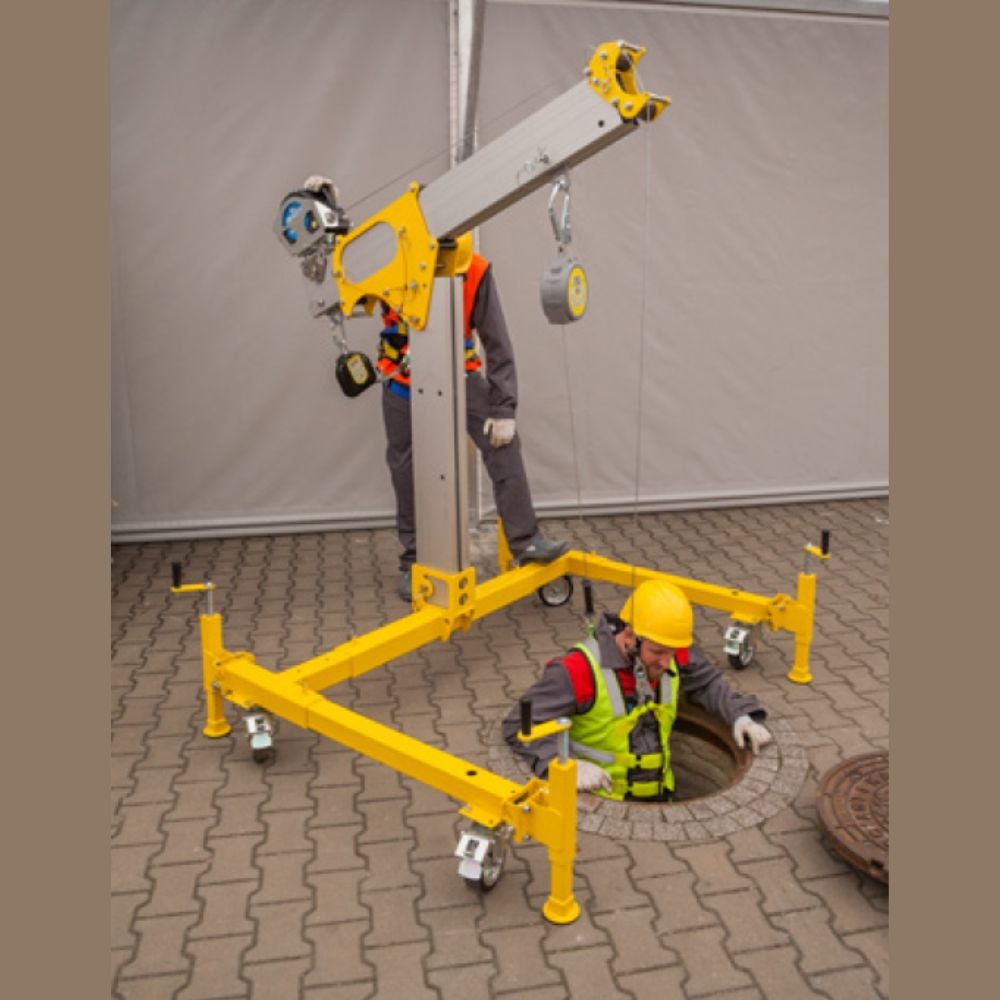

Guindaste portátil de alumínio sistema PAD (3 pessoas/cargas)

A Grua Portátil de Alumínio PAD é um ponto de ancoragem conforme a norma EN795/B e o documento TS16415/B. Foi projetada para proteger até 3 pessoas ao mesmo tempo.

O dispositivo é feito de alumínio reforçado, anodizado ou com revestimento em pó.

O dispositivo consiste em elementos separados, cujo peso não ultrapassa 25 kg. Todos os módulos se conectam sem ferramentas por meio de pinos com chavetas.

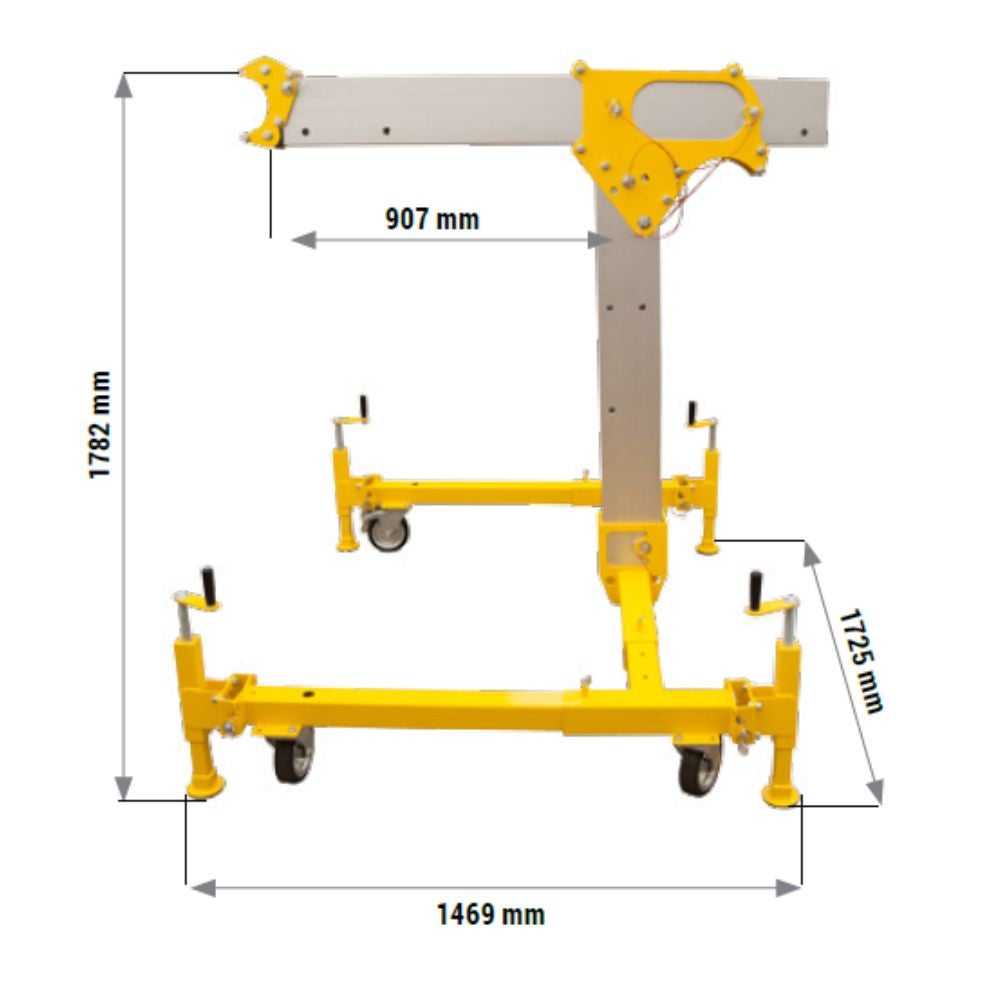

A versão básica do PAD consiste nos seguintes módulos:

a) poste vertical de 1,2 m (PAD100-101) (~ 16 kg),

b) braço de extensão de 1,5 m (PAD100-102) (~ 10 kg),

c) módulo que conecta o poste com o braço de extensão (PAD100-110) (~ 8 kg),

d) polia com roldanas montada na extremidade do braço de extensão (PAD100-350) (~ 3 kg).

Para a versão básica do dispositivo PAD, é necessário selecionar o suporte adequado no qual a coluna vertical é montada. Os seguintes suportes estão disponíveis:

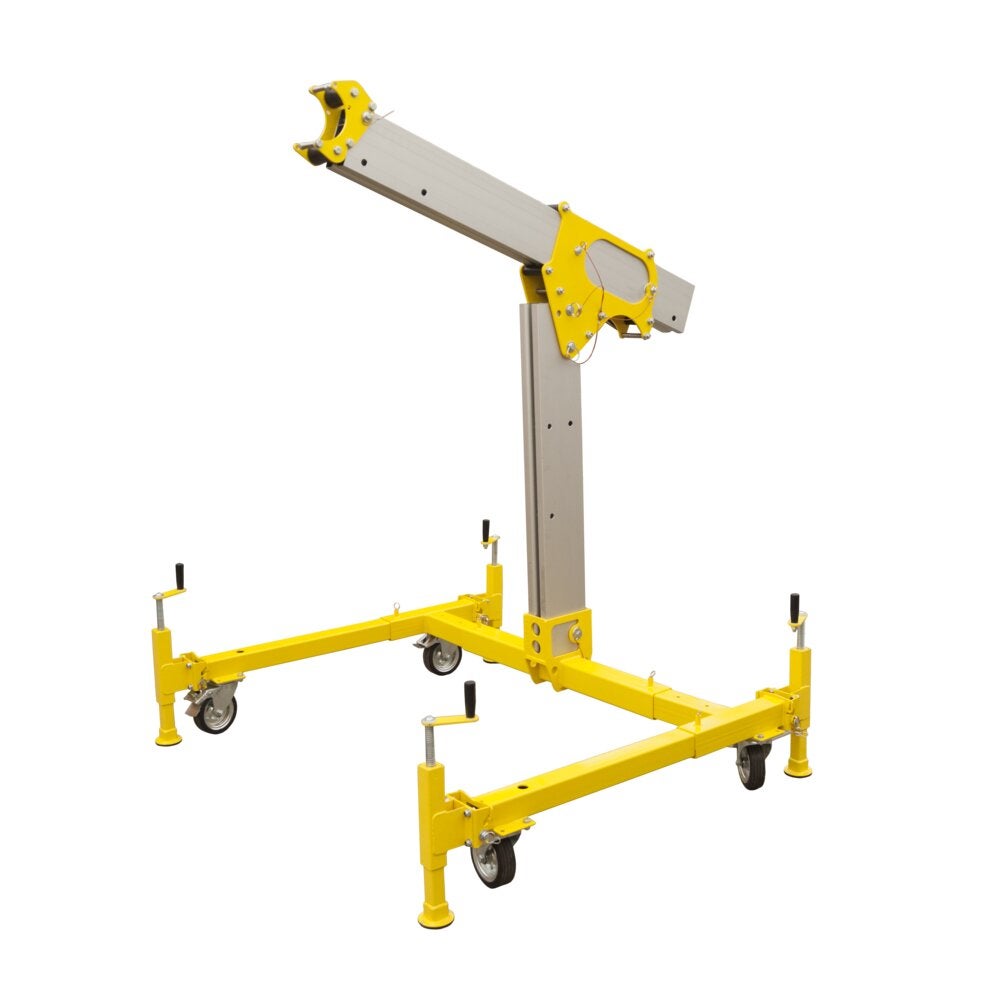

SUPORTE # 1 (PAD100-510-000) - estrutura quadrada sobre rodas giratórias com freio, de 160 mm de diâmetro, feita de aço galvanizado com revestimento em pó. O suporte é equipado com um conjunto de 4 estabilizadores de roda. A estrutura é dividida em uma viga principal, suportes laterais esquerdo e direito, dois braços de extensão e 4 estabilizadores de rodas (119 kg).

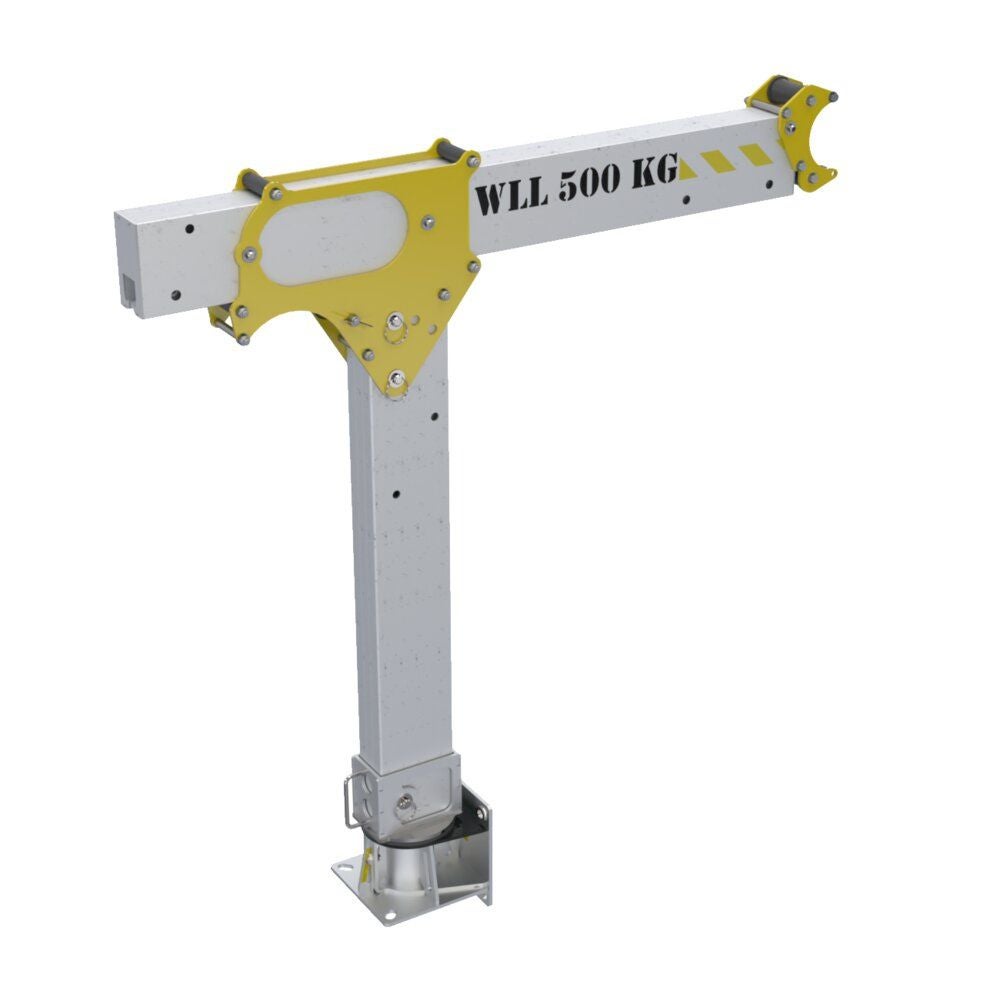

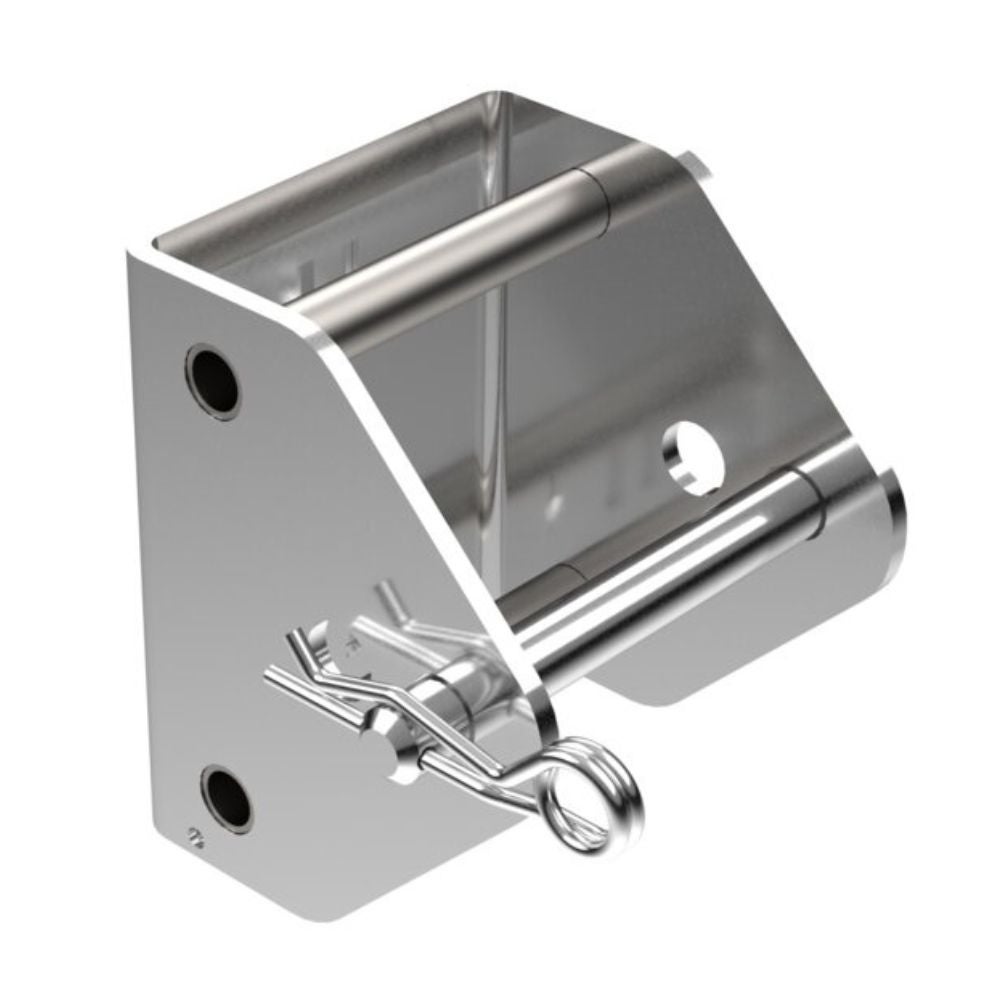

SUPORTE # 2 (PSD100-520-000) - ancorado na parede de aço inoxidável. Montado na estrutura com 4 âncoras M20 (~ 11,5 kg). O suporte requer o uso de um módulo giratório PAD100-120-000 adicional entre o suporte e o poste vertical.

SUPORTE # 3 (PSD100-530-000) - um poste de ancoragem feito de aço inoxidável. Montado no chão com 4 âncoras M20 (~ 10,5 kg). O suporte requer o uso de um módulo giratório PAD100-120-000 adicional entre o suporte e o chão.

MÓDULO ROTATIVO (PAD100-120-000) - elemento intermediário entre suportes fixados permanentemente à estrutura e ao montante vertical. Permite que a grua gire em torno do eixo do suporte. Fabricado em aço inoxidável (~ 8kg).

Componentes adicionais (encomendados separadamente):

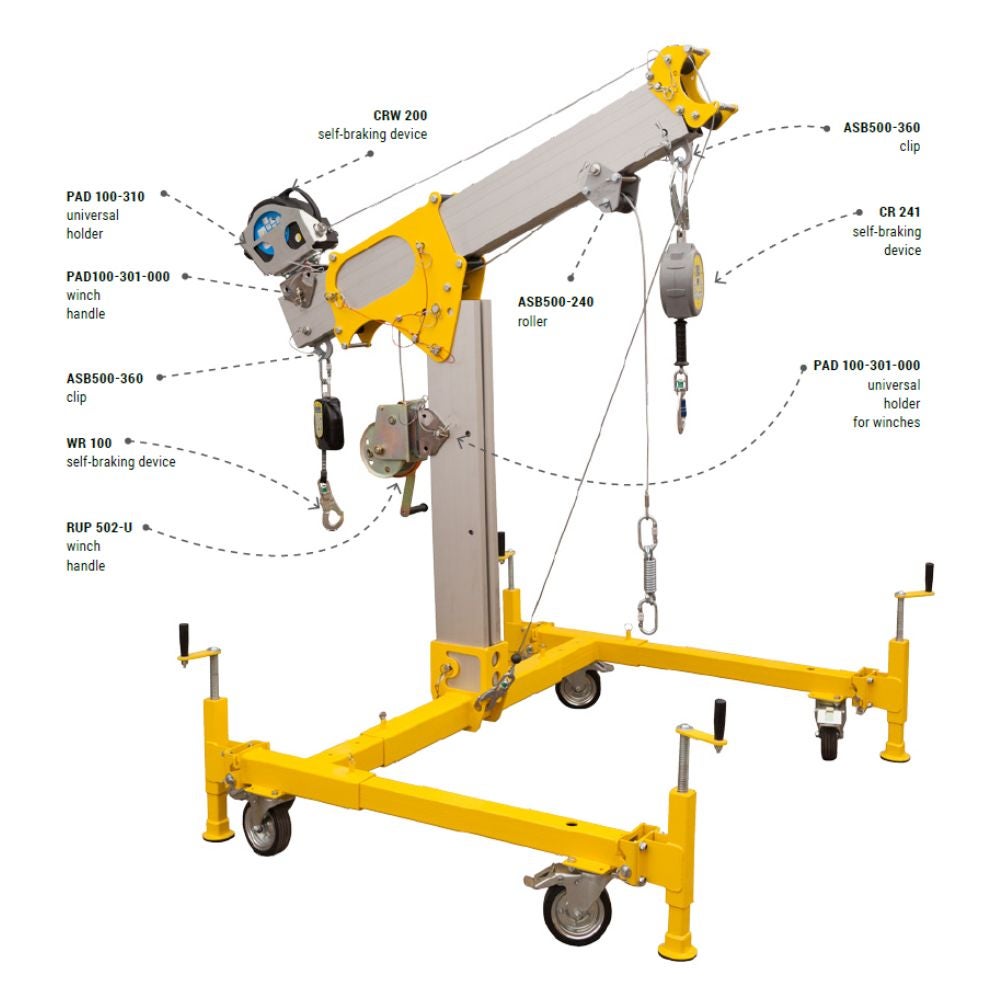

O equipamento de proteção individual contra quedas (dispositivos de parada de quedas, cabos, etc.) pode ser conectado ao PAD usando o gancho ASB500-360. O olho da barra de tração pode ser unido aos orifícios em ambas as extremidades do braço e ao poste vertical.

Os guinchos de evacuação C278U (RUP502-U), C278U (RUP504-U), PR506 (RUP506-U) podem ser acoplados ao PAD utilizando o suporte de guincho universal PAD100-301-000.

O dispositivo PCW15 (CRW200) pode ser conectado utilizando o suporte adicional PAD100-310.

O dispositivo PCW25 (CRW300) pode ser conectado utilizando o suporte adicional PAD100-320.

Suporte para guinchos universal, fabricado em aço galvanizado PAD100-301-000 (~ 2 kg), pode ser acoplado:

a) na extremidade do braço de extensão. Em seguida, a corda de trabalho é guiada através de uma polia com roldanas montadas na extremidade do braço de extensão (PAD100-350).

b) a um poste vertical. A seguir, a corda de trabalho é guiada pela roldana ASB500-180 fixada no módulo que conecta o poste com o braço de extensão e pela roldana ASB500-240 fixada no braço de extensão.
